Начать данную статью хочется с разбора описания, принципа работы и применения шиберных задвижек на производствах.
Давайте начнем с определения
Шиберная задвижка — это запорно‑регулирующее устройство для управления потоком сыпучих материалов в трубопроводах, бункерах, силосах и других ёмкостях. Позволяет открывать, закрывать или частично регулировать подачу продукта. Дополнительно может оснащаться электроприводом, либо пневмоприводом, который позволяет дистанционно производить полное открытие/закрытие, а также регулировать подачу частичным открытием.
Устройство
Основные компоненты:
Корпус — несущая часть, монтируемая в линию транспортировки. Изготавливается из углеродистой, оцинкованной или нержавеющей стали (в зависимости от требований).
Шибер (затвор) —ножевая пластина, которая перемещается перпендикулярно потоку. Часто имеет заострённую кромку, чтобы разрезать слежавшиеся массы, а также для уменьшения нагрузки на привод в процессе закрывания.
Привод — чаще всего это мотор‑редуктор с червячной или иной передачей, который приводит в движение шибер, но наша компания может изготовить шиберную задвижку с пневмоприводом (пневмоцилиндром).
Направляющие — элементы, по которым скользит шибер. Снижают трение и повышают ресурс задвижки.
Уплотнители — резиновые, полиуретановые или металлические кольца/прокладки, обеспечивающие герметичность в закрытом положении.
Концевые выключатели — датчики крайних положений («открыто»/«закрыто»). Отключают питание двигателя после завершения хода.
Принцип работы
1) Открытие. По команде оператора запускается привод. Через редуктор усилие передаётся на шток, который открывает внутренний проход задвижки для продукта. Продукт начинает течь из емкости и попадает в последующее технологическое оборудование в линии.
2) Закрытие. Привод закрывает внутренний проход задвижки для продукта до упора. Острая кромка уплотняется в посадочное место. Концевой выключатель фиксирует положение и отключает питание.
3) Частичное открытие (регулирование). За счет тонких настроек привода можно отрегулировать частичное открытие задвижки.
Применение
Шиберные задвижки с электроприводом или пневмоприводом используют там, где нужно автоматизировать подачу сыпучих веществ, либо останавливать подачу продукта для ремонта или обслуживания оборудования:
Сельское хозяйство и элеваторы: шиберная задвижка для зерна, шиберная задвижка для кукурузы, шиберная задвижка для ячменя, шиберная задвижка для комбикорма, шиберная задвижка для удобрения, шиберная задвижка для отрубей, шиберная задвижка для шрота.
Пищевая промышленность: шиберная задвижка для муки, шиберная задвижка для сахара, шиберная задвижка для соли, шиберная задвижка для крупы, шиберная задвижка для хлопьев, шиберная задвижка для сухих смесей, шиберная задвижка для какао, шиберная задвижка для специй, шиберная задвижка для добавок, шиберная задвижка для гранул кормов для животных.
Строительство и стройматериалы: шиберная задвижка для цемента, шиберная задвижка для извести, шиберная задвижка для гипса, шиберная задвижка для песка, шиберная задвижка для щебня, шиберная задвижка для сухих строительных смесей, шиберная задвижка для керамзита, шиберная задвижка для минерального порошка.
Химическая и нефтехимическая промышленность: шиберная задвижка для полимера, шиберная задвижка для пластиковых гранул, шиберная задвижка для минеральных удобрений, шиберная задвижка для соды, шиберная задвижка для пигментов, шиберная задвижка для наполнителей.
Горнодобывающая и переработка: шиберная задвижка для угольной пыли, шиберная задвижка для кокса, шиберная задвижка для рудного концентрата, шиберная задвижка для шлака, шиберная задвижка для золы
Деревообработка и целлюлозно‑бумажная промышленность: шиберная задвижка для опилок, шиберная задвижка для щепы, шиберная задвижка для пеллет, шиберная задвижка для целлюлозы.
Переработка отходов: шиберная задвижка для стеклобоя, шиберная задвижка для компоста, шиберная задвижка для органических отходов.
Наша компания готова предложить Вам: шибер для силоса, шибер для емкости, шибер для шнека, шибер для скребка, шибер для нории, шибер для растаривателя и т.п. Под разные размеры. Стандартного и индивидуального изготовления.

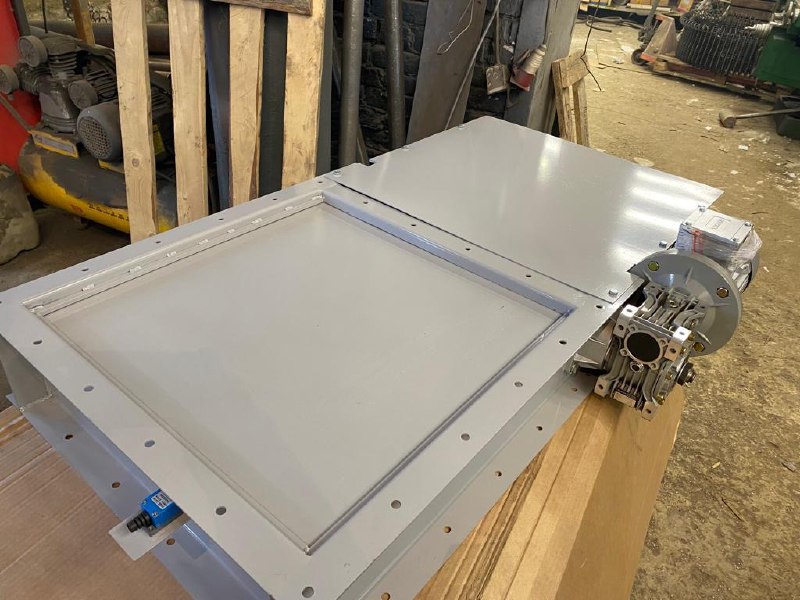

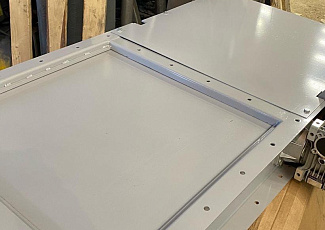

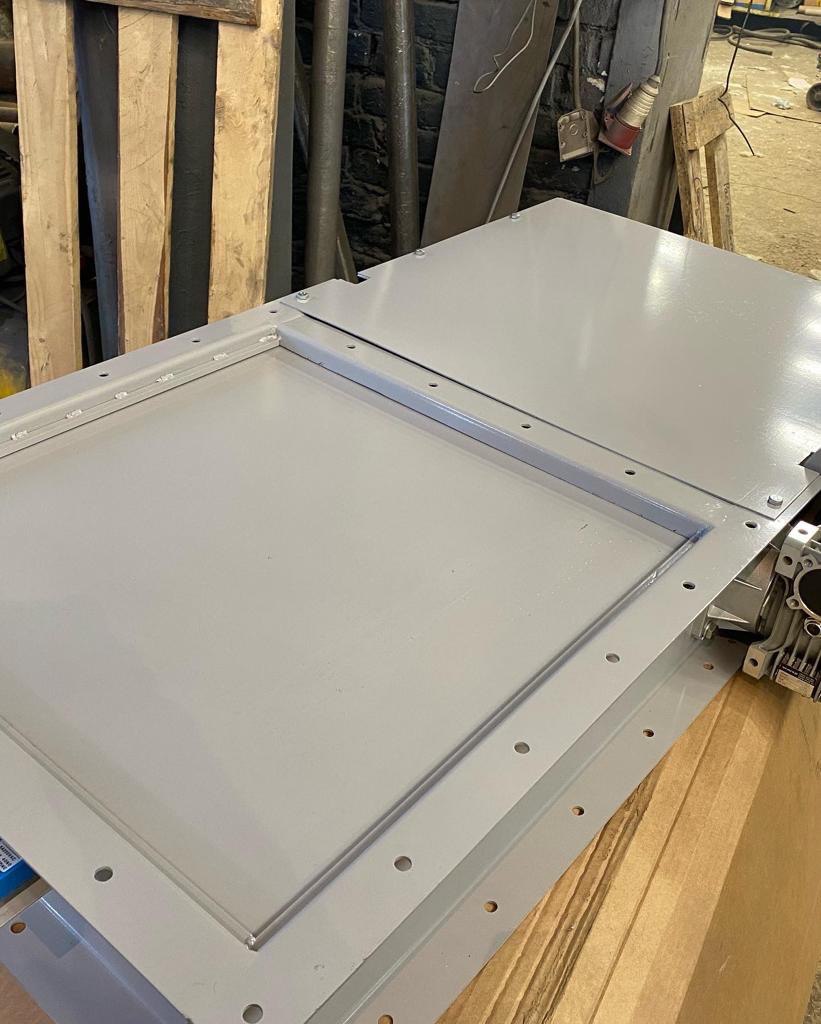

В 2021 году к нам обратился наш постоянный клиент, который является лидирующим предприятием в одном из крупнейших агрохолдингов России, с нестандартной задачей по разработке и изготовлению шиберной задвижки с электроприводом. Нестандартной она была по причине габаритных и присоединительных размеров. Клиенту требовался шибер с внутренним размером прохода продукту 600х600 мм и высотой не более 180 мм в комплекте с безосевым шнековым транспортером. Он долгое время пытался найти задвижку в линейке типовых решений, но не смог подыскать подходящий ему вариант.
Наши специалисты с огромным удовольствием принялись за работу. В сжатые сроки подготовили чертежи и приступили к сборке. В итоге заказ был выполнен в течение 14 дней и успешно протестирован на нашем производстве.
Если Вам необходимо купить шибер, то обращайтесь к нам. Мы с удовольствием предложим для Вас шиберную задвижку к требуемому оборудованию с необходимыми для Вас параметрами.
