Нория (другое название - ковшовый элеватор) - представляет собой устройство, необходимое для подъема сыпучих материалов в вертикальной и наклонной (от 80 град.) плоскости. Благодаря данному оборудованию осуществляется подъем продукции на большую высоту.
Ковшовый элеватор сделан из шести ключевых элементов:
- Верхний оголовник (головка нории). Данный элемент устройства размещен вверху. От нее зависит направление движение зерна после подъема. Трубы нории (шахты)(внутри размещены ковши) подсоединяются к головке и поток продукта направляется в выгрузное отверстие.
- Привод - мотор-редуктор.
- Башмак. Нижняя составляющая нории исполняет задачу загрузки продукта. Внутри башмака расположен натяжной барабан для ленты и другие элементы: шток, шибер, люк, крышка. Башмак служит опорой для сооружения вертикального элеватора, по этой причине он производится корпусом из листа стали толщиной до 5 мм. В устройство нории входит шибер, который требуется для комфортной очистки и разгрузки нижней части. Благодаря люку выполняется ревизия, ремонт натяжного барабана.
- Цепь, либо лента нории натянута между двумя видами барабанов: приводным и натяжным. С лентой при помощи болтов закреплены ковши, перемещаемые вверх подъемника с грузом.

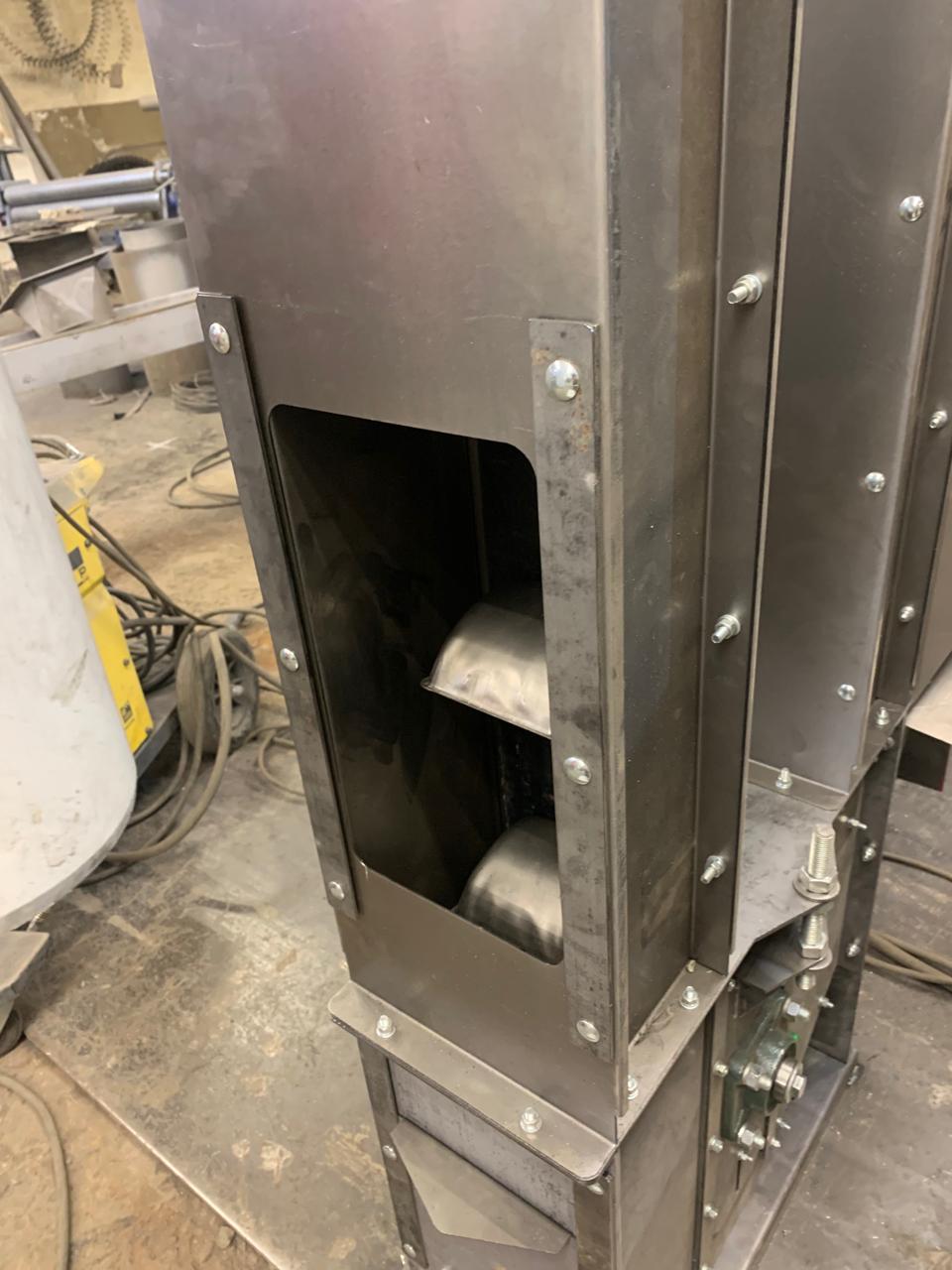

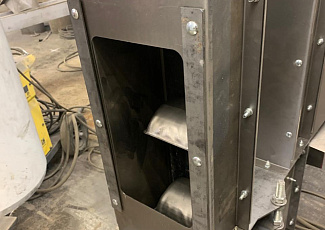

- Норийный ковши. Фиксируются к ленте при помощи болтов с определенным интервалом. Форма подбирается так, чтобы гарантировать их полную загрузку и выгрузку. Ковши производятся из таких материалов: сталь и полимер.
Нории изготавливаются под заказ. Имеется следующий модельный ряд:
|
|
НЛК - 5 |
НЛК - 10 |
НЛК - 20 |
НЛК - 50 |
НЛК - 100 |
НЛК - 175 |
|
Производительность (при 0,75т/м3, и влажность 16%), т/час |
5 |
10 |
20 |
50 |
100 |
175 |
|
Частота вращения, об/мин |
96 |
96 |
128 |
128 |
112 |
82 |
